Bản vẽ nhà 2 tầng mái Nhật: Hướng dẫn chi tiết

Kiểu nhà mái Nhật 2 tầng được ưa chuộng nhờ dáng mái thoải, cân đối và phù hợp khí hậu Việt Nam. Bộ bản vẽ nhà 2 tầng mái Nhật đầy đủ giúp thi công chính xác, kiểm soát chi phí và đạt thẩm mỹ mong muốn. Nội dung dưới đây tổng hợp các thành phần cần có, cách đọc bản vẽ, lưu ý kỹ thuật và gợi ý layout tham khảo.

Thành phần trong bộ bản vẽ nhà 2 tầng mái Nhật

Mặt bằng tầng: Thể hiện diện tích phòng, hướng cửa, lối đi, công năng.
Mặt đứng: Hình khối kiến trúc, tỷ lệ cửa–tường, vật liệu hoàn thiện, mái Nhật.
Mặt cắt: Cao độ tầng, độ dốc mái, cấu tạo cầu thang, dầm, sàn.
Mặt bằng mái: Bố trí lớp mái, xà gồ, vì kèo, chi tiết chống thấm, thoát nước.
Kết cấu: Móng, dầm, cột, sàn; kích thước, thép, liên kết chịu lực.
Điện: Vị trí đèn, ổ cắm, công tắc, sơ đồ đi dây.
Nước: Đường ống cấp–thoát, bể phốt, bể chứa, giải pháp chống rò rỉ.
Phối cảnh 3D: Minh họa trực quan màu sắc, vật liệu, hình dáng mái.

Lưu ý: Có thể bổ sung bản vẽ nội thất để gợi ý bố trí đồ đạc và kích thước.

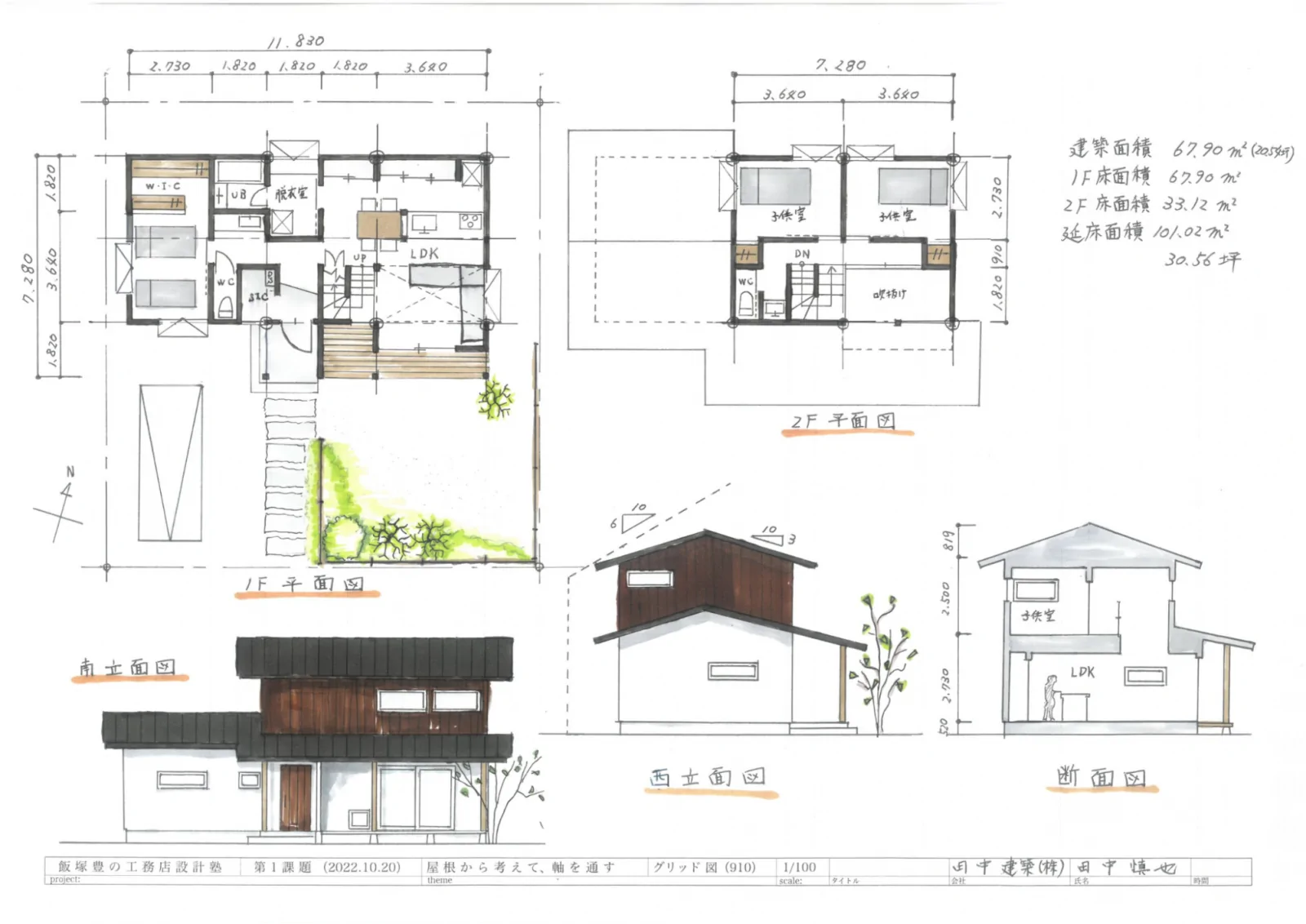

Bộ bản vẽ nhà 2 tầng mái Nhật cần các hạng mục: Mặt bằng tầng 1 và tầng 2, mặt đứng (mặt tiền), mặt cắt, mặt bằng mái, bản vẽ kết cấu, phối cảnh 3D ngoại thất (Nguồn: tanaka-kenchiku.com)

Cách đọc bản vẽ nhà 2 tầng mái Nhật

Bắt đầu từ mặt bằng các tầng để xem công năng và giao thông.
Quan sát mặt đứng để hiểu hình khối, tỷ lệ và vật liệu.
Đọc mặt cắt để kiểm tra cao độ, cấu tạo cầu thang, độ dốc mái.
Xem mặt bằng mái để nắm bố trí lớp mái, thoát nước.
Kiểm tra kết cấu để đảm bảo an toàn.
Đối chiếu điện–nước với nhu cầu thực tế.
So sánh với phối cảnh 3D để thống nhất thẩm mỹ.

Lưu ý kỹ thuật bản vẽ nhà 2 tầng mái Nhật

Hạng mục	Giải pháp	Mục tiêu
Độ dốc mái	Tính toán phù hợp vật liệu, hướng nước.	Thoát nước nhanh, giảm thấm.
Giao mái	Xử lý chống thấm tại điểm giao.	Hạn chế thấm dột.
Xà gồ – vì kèo	Bố trí hợp lý, liên kết chắc chắn.	Ổn định mái, an toàn gió bão.
Thoát mái	Đặt máng xối, ống thu–xả đúng vị trí.	Bảo vệ tường, nền.
Vật liệu	Chọn vật liệu phù hợp khí hậu, có chứng nhận.	Độ bền cao, thẩm mỹ lâu dài.

Gợi ý layout bản vẽ nhà 2 tầng mái Nhật

Phương án 1: LDK tầng 1, phòng ngủ tầng 2

Tầng 1: Phòng khách–bếp–ăn liên thông, WC, kho, sân sau.
Tầng 2: Phòng Master, 2 phòng ngủ phụ, WC riêng.
Ưu điểm: Giao thông ngắn, tiện sinh hoạt.

Phương án 2: Living upstairs

Tầng 1: Phòng ngủ, sảnh, tiện ích, WC.
Tầng 2: LDK rộng, bếp có pantry, sân thượng.
Ưu điểm: Tối ưu ánh sáng, thông gió.

Phương án 3: Lô đất hẹp dài có gara

Tầng 1: Gara, phòng ngủ, kho.
Tầng 2: LDK, phòng làm việc, phòng Master.
Ưu điểm: Phân vùng rõ ràng, tận dụng chiều dài đất.

Bản vẽ 4 mặt đứng kỹ thuật của căn nhà 2 tầng mái Nhật (kiểu Yosemune) sở hữu độ dốc mái 4/10 (tương ứng góc nghiêng khoảng 21.8°), phần mái đua rộng ra khoảng 937mm giúp che chắn hiệu quả cho 4 mặt tiền, kết hợp hệ cửa kính lớn trải rộng tại mặt Nam giúp tối ưu hóa ánh sáng cho không gian sinh hoạt (Nguồn: ie-mokei)

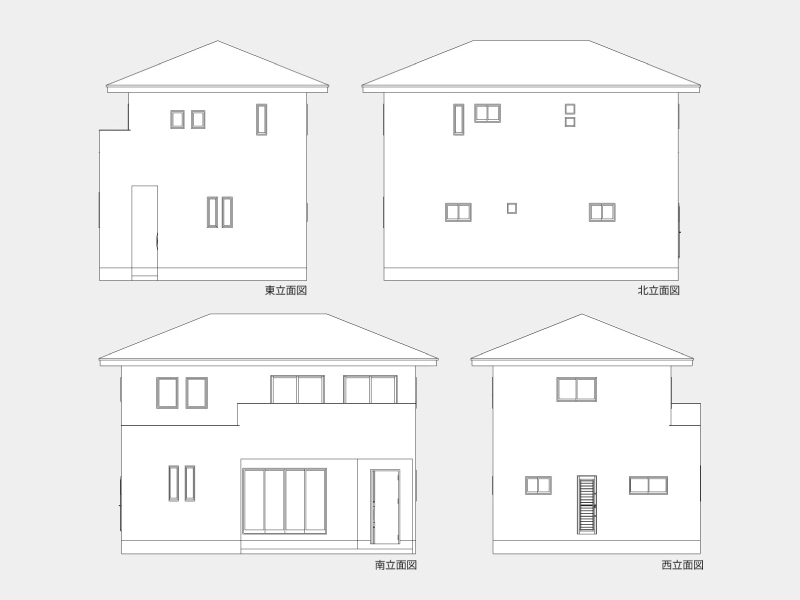

Bản vẽ 4 mặt đứng nhà 2 tầng mái Nhật dáng vuông, phong cách hiện đại tối giản, mở rộng về phía Nam với cửa lùa tầng 1 và ban công tầng 2, các mặt Đông, Tây, Bắc kín đáo, cửa sổ nhỏ đảm bảo riêng tư và an ninh (Nguồn: ie-mokei)

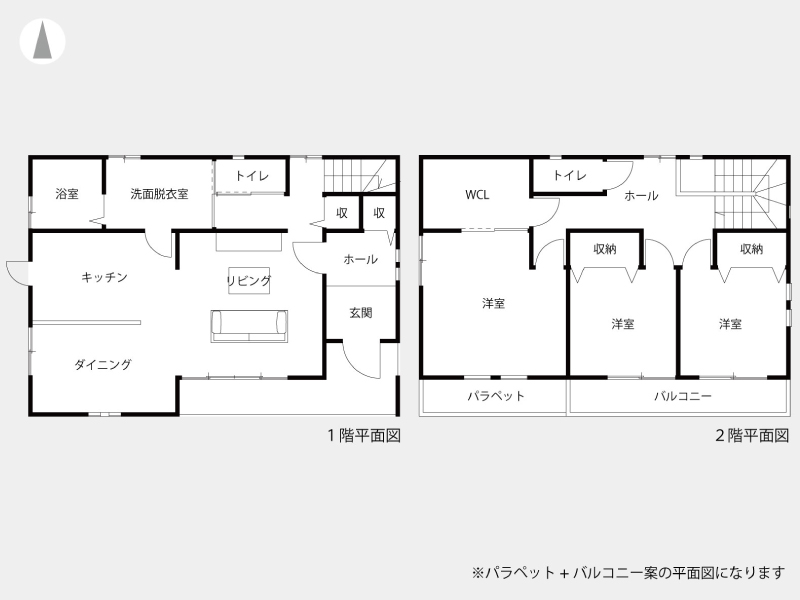

Bản vẽ mặt bằng nhà mái Nhật 2 tầng với tầng 1 là không gian mở LDK kết hợp khu tiện ích kín đáo, tầng 2 gồm 3 phòng ngủ tiện nghi, phòng Master có WCL, tất cả liên kết ban công hướng Nam (Nguồn: ie-mokei)

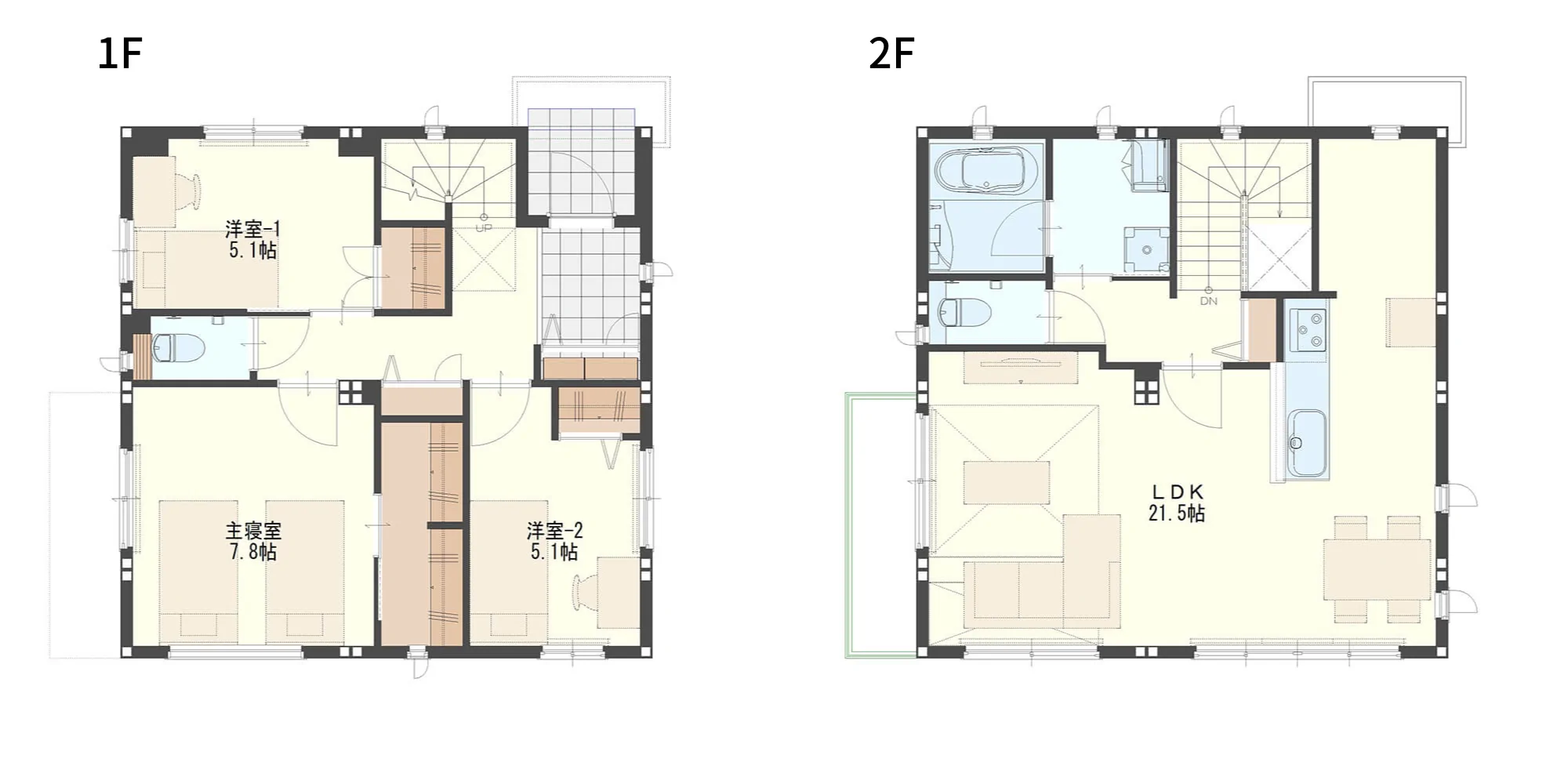

Bản vẽ mặt bằng thể hiện giải pháp ‘phòng khách tầng 2’: tầng 1 gồm 3 phòng ngủ riêng tư, tầng 2 là không gian LDK rộng 35m² kết hợp khu tắm giặt, tối ưu ánh sáng và thông thoáng (Nguồn: toyotahome)

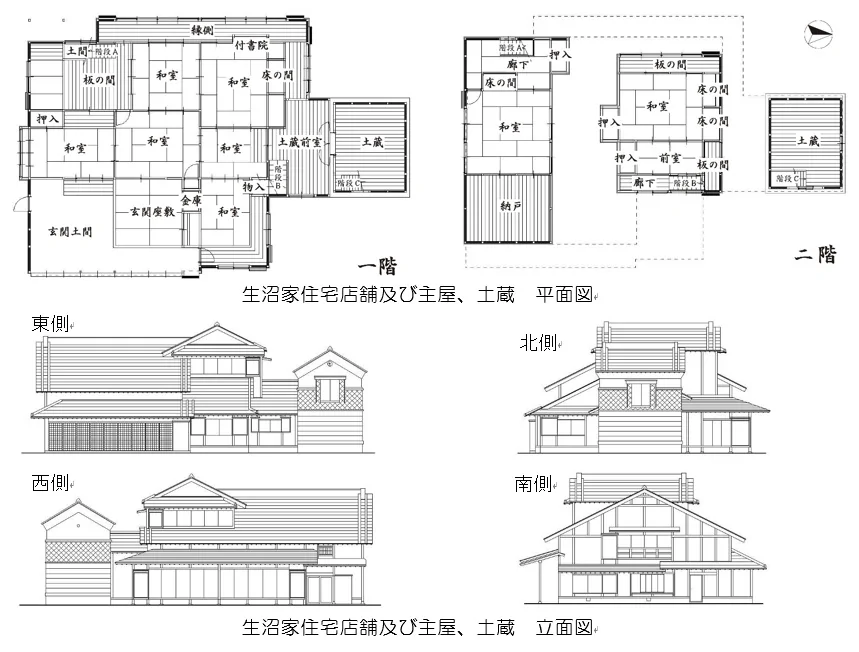

Nhà 2 tầng mái Nhật lấy cảm hứng từ Machiya truyền thống với tầng 1 là sảnh đệm kết nối bếp, phòng khách và khu tiện ích, tầng 2 gồm các phòng sinh hoạt liên thông, toàn bộ bao quanh bởi mái ngói phân tầng đặc trưng, tối ưu thông thoáng và ánh sáng (Nguồn: town.kaminokawa)

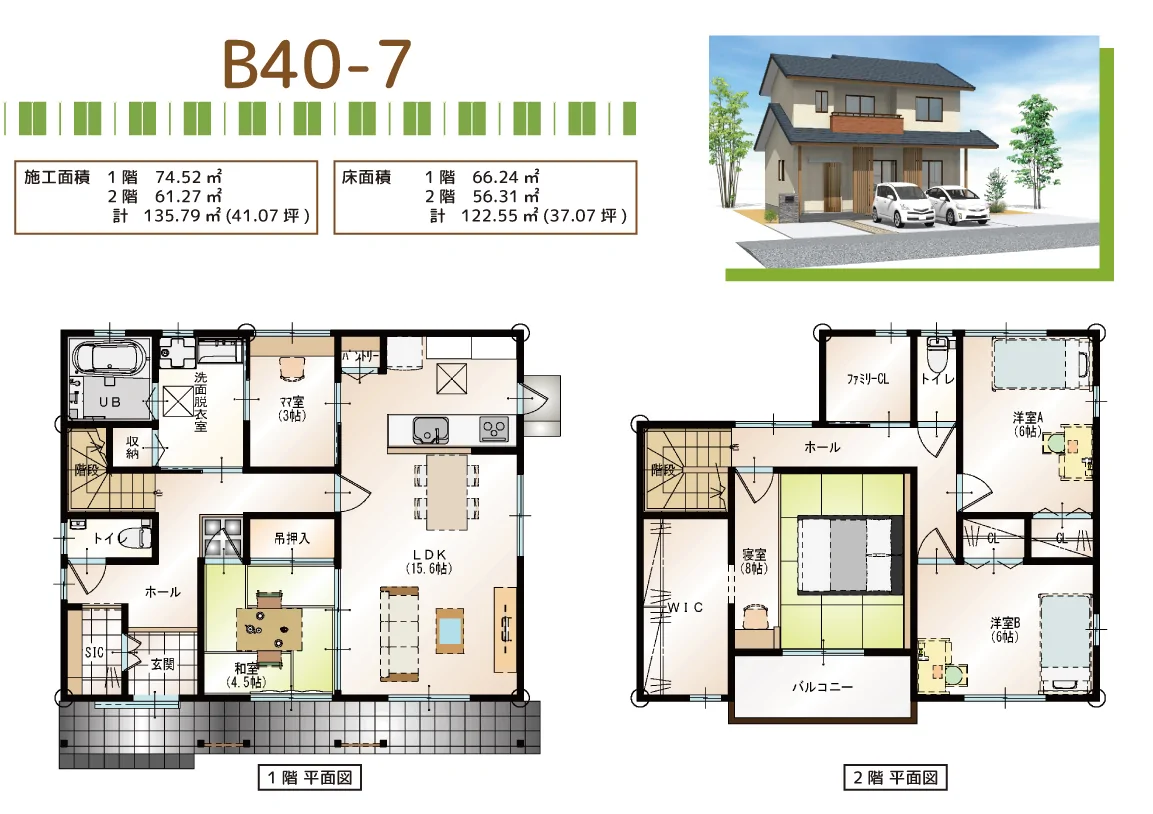

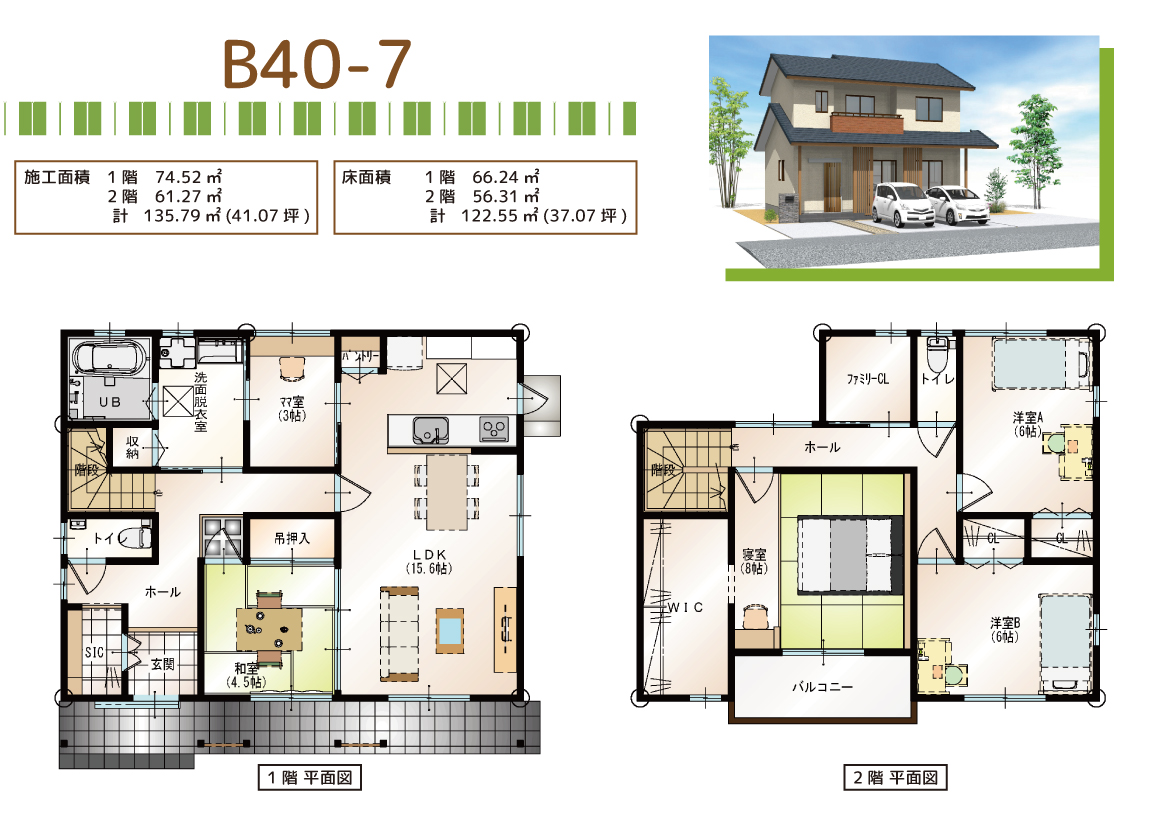

Nhà 2 tầng mái Nhật 122,55m² thiết kế thực dụng, tầng 1 bố trí ‘Mama Room’ 5m² giữa bếp và phòng tắm, tối ưu luồng di chuyển, tầng 2 có ‘Family Closet’ tại sảnh thang hỗ trợ lưu trữ cho 3 phòng ngủ riêng biệt (Nguồn: shimizu-kenso)

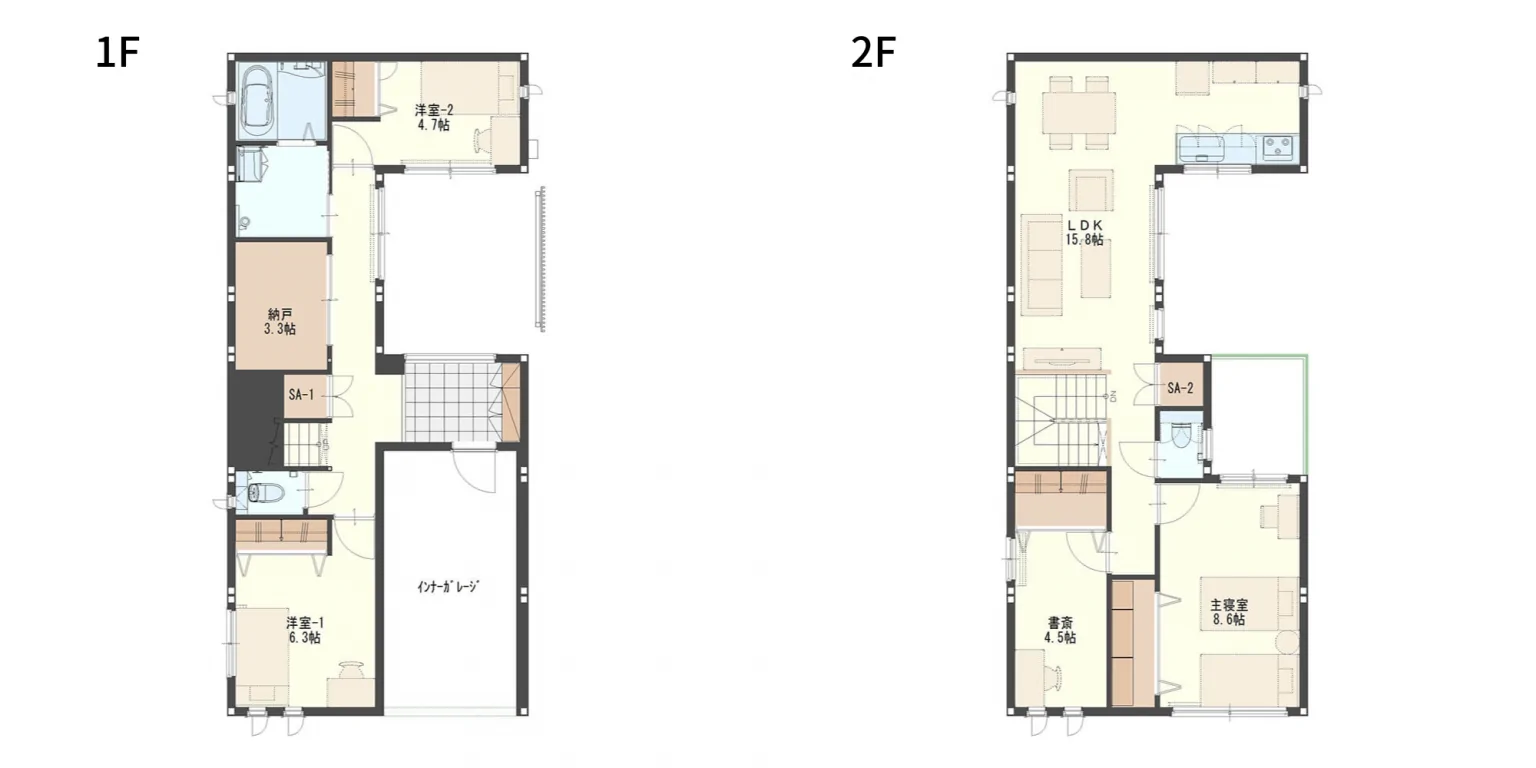

Bản vẽ nhà 2 tầng tối ưu đất hẹp dài, tầng 1 có gara trong nhà và 2 phòng ngủ phụ kèm kho, tầng 2 bố trí LDK 26m² đón sáng và phòng làm việc Shosai 7,5m² cạnh phòng Master 14m², tách biệt không gian sinh hoạt và nghỉ ngơi (Nguồn: toyota home)

Bản vẽ nhà 2 tầng kiểu Nhật dành nhiều thế hệ, tầng 1 gồm hai phòng ngủ 13m² mỗi phòng kết nối bởi hành lang, bếp ăn có diện tích 16,5m² tách biệt, tầng 2 có phòng làm việc 7m² bên cạnh phòng ngủ lớn kiểu Âu 16,5m² (Nguồn: sugawara-koumuten)

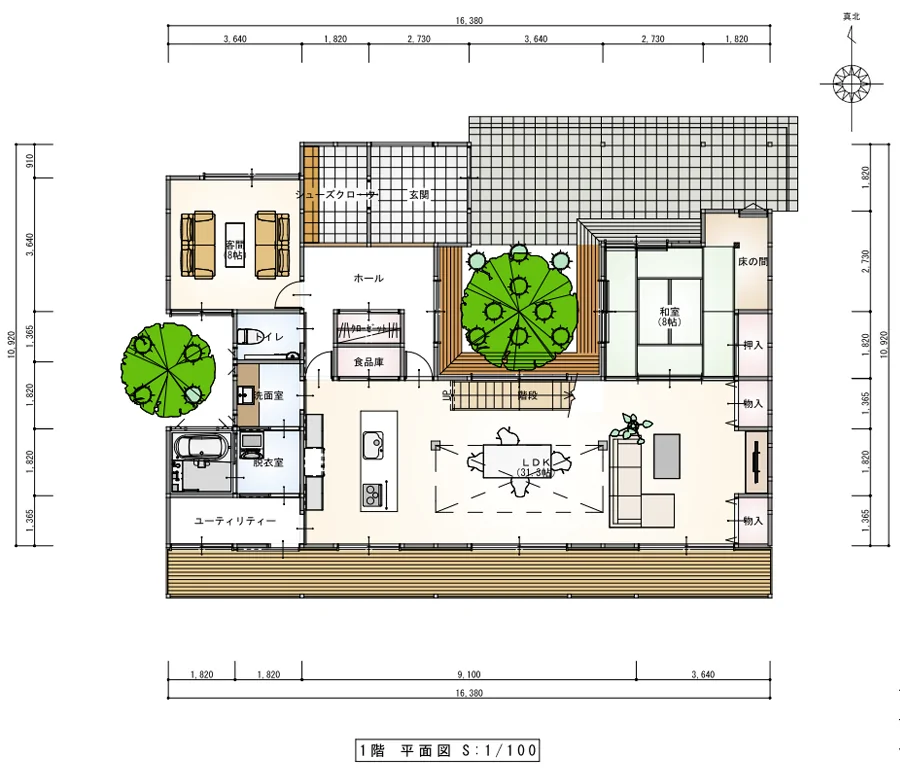

Biệt thự vườn chữ U 16,38 × 10,92m với không gian sinh hoạt LDK siêu lớn 52m² trung tâm bao quanh sân trong, các góc nhà bố trí phòng khách 13m², phòng ngủ 13m², xen kẽ hai tiểu cảnh, tận dụng tối đa thiên nhiên trong nhà. (Nguồn: hashimoto-net.co.jp)

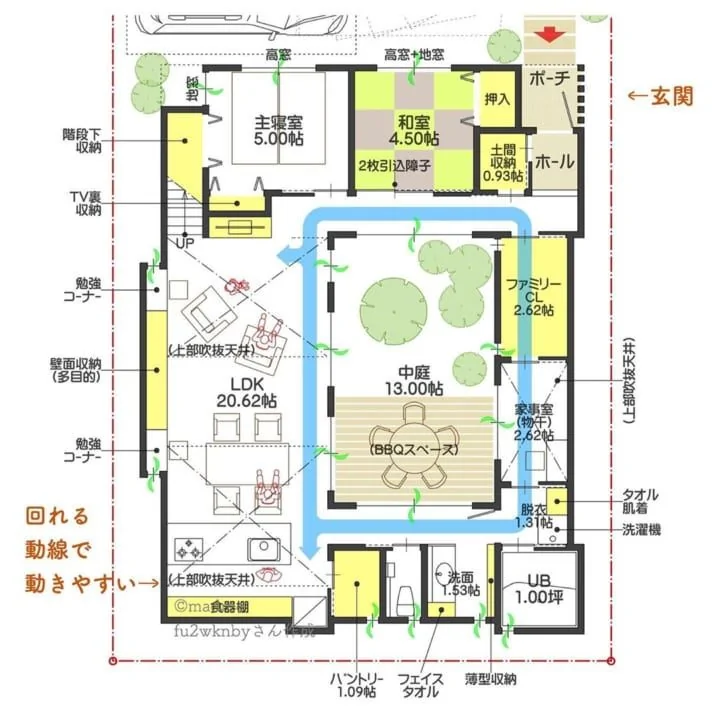

Thiết kế nhà với không gian hướng nội quanh sân trong Nakaniwa rộng 21m², tạo luồng di chuyển vòng tròn kết nối liền mạch phòng khách – bếp – ăn LDK 33m² với khu vực tiện ích gồm kho đồ chung và phòng giặt (Nguồn: Pinterest)

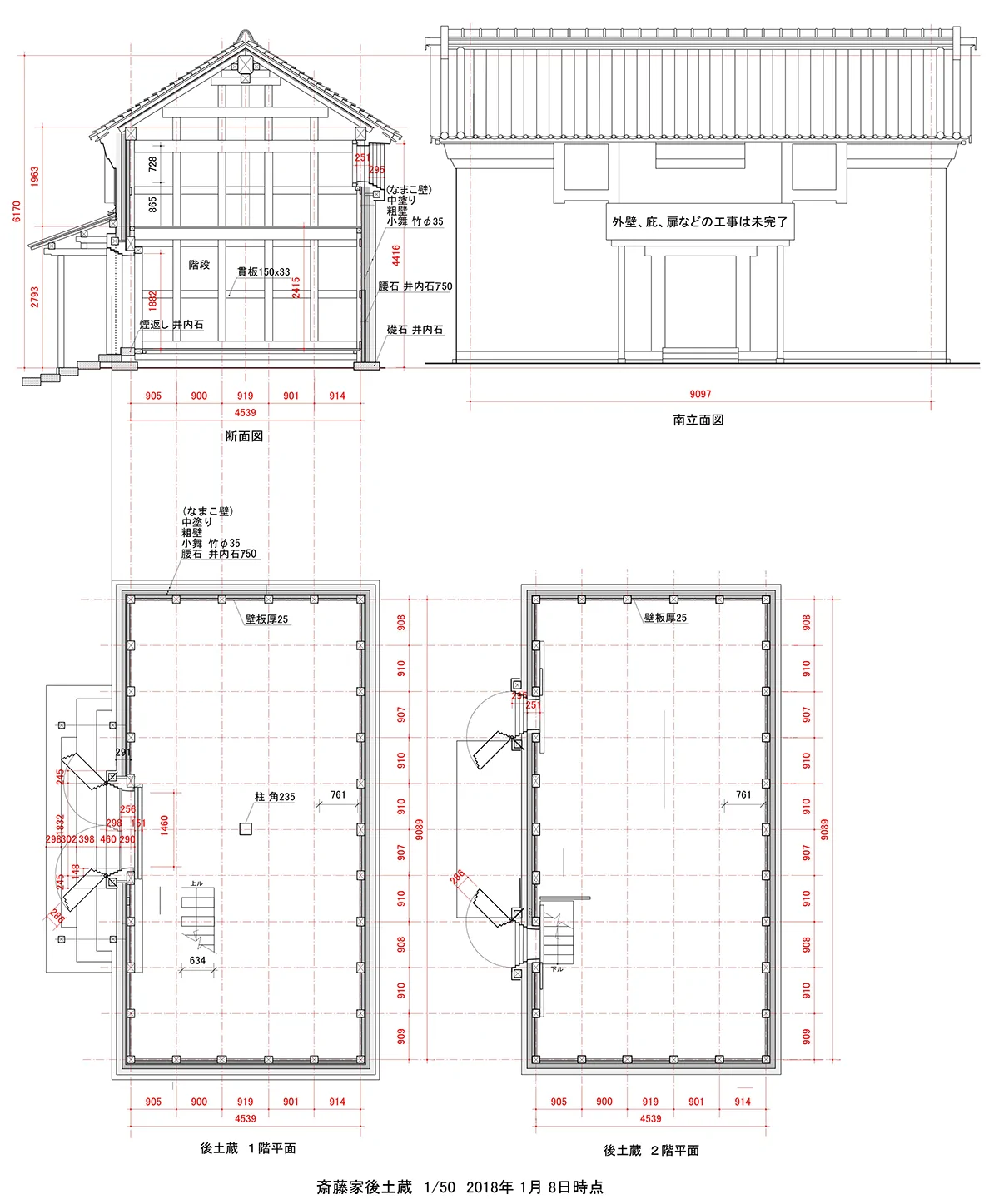

Bản vẽ lột tả chi tiết kết cấu nhà truyền thống 2 tầng mái nhật siêu kiên cố với kích thước mặt tiền 4.539m và chiều cao đỉnh mái 6.17m (Nguồn: sakanjapan)

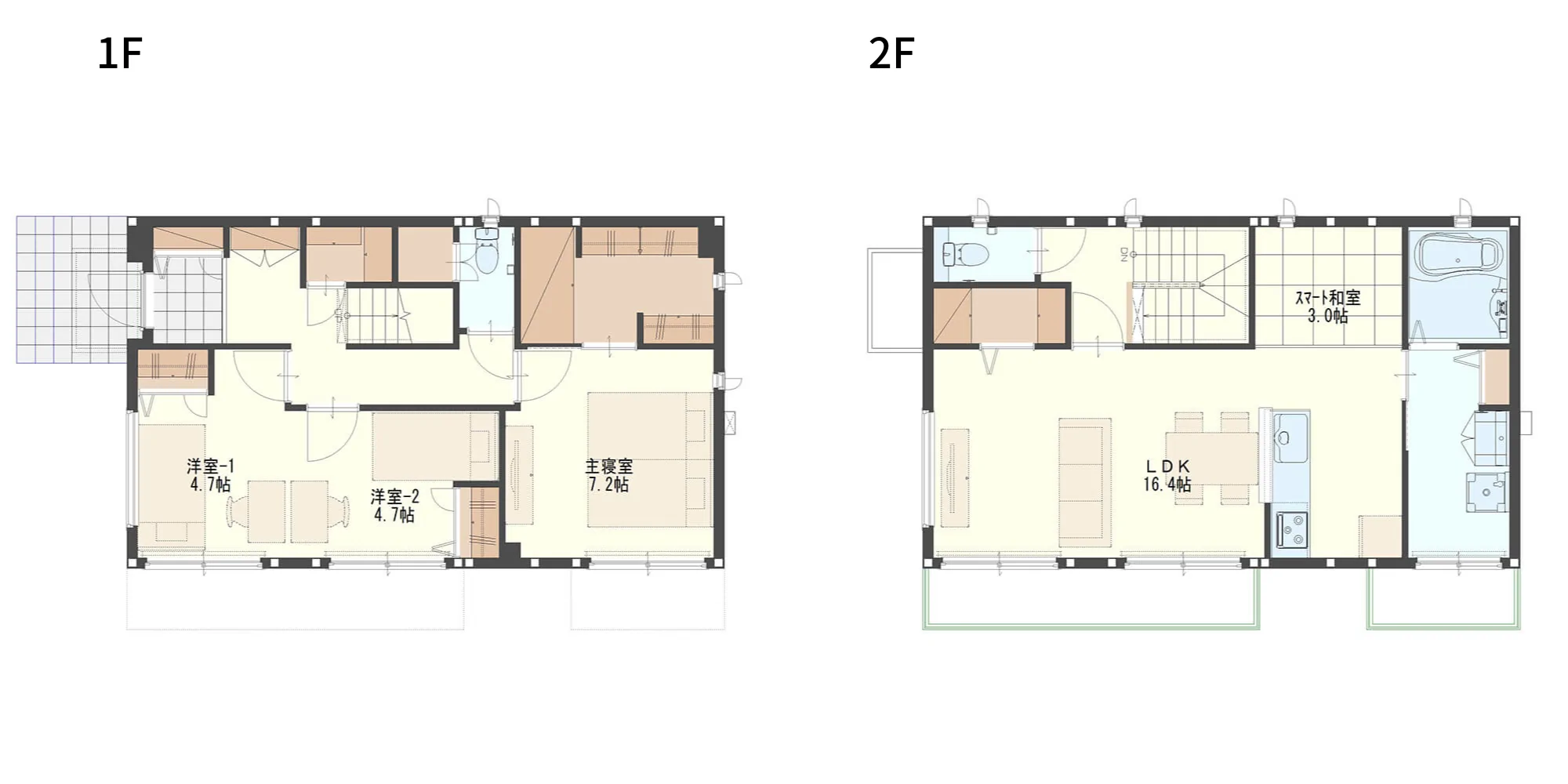

Bản vẽ nhà 2 tầng mái nhật với tầng 1 gồm phòng ngủ chính 9,9m², 2 phòng ngủ phụ 7,4m² mỗi phòng và toilet; tầng 2 là không gian sinh hoạt chung LDK 28m², trần vát cao, kèm phòng tắm, phòng giặt, toilet riêng và ban công tiện nghi (Nguồn: tsubaki-style.jp)

Nhà mái nhật 2 tầng phong cách Living Upstairs với tầng 1 gồm phòng Master, 2 phòng ngủ phụ và toilet; tầng 2 là không gian LDK rộng thoáng với phòng tắm, giặt, toilet và ban công tiện nghi (Nguồn: Pinterest)

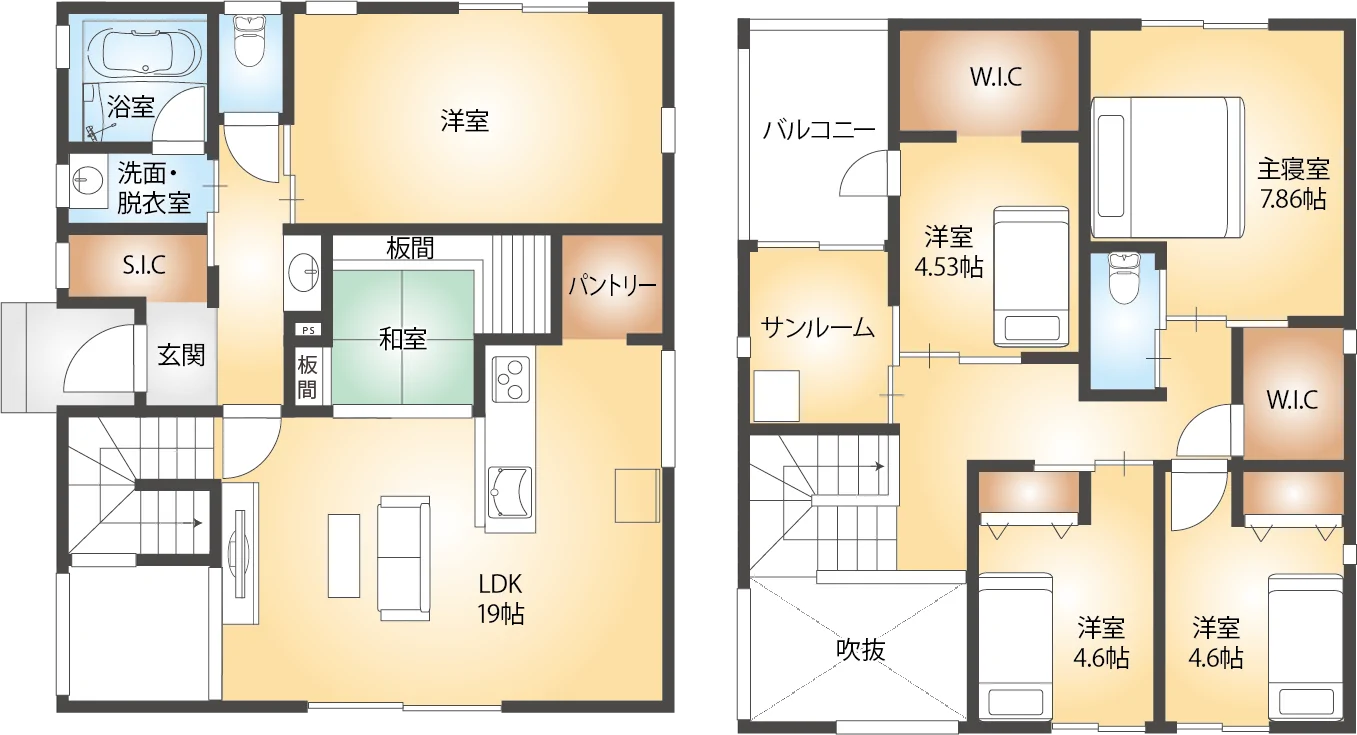

Nhà 2 tầng mái nhật hiện đại với tầng 1 gồm LDK 31m² với bếp và pantry, phòng Nhật, kho giày; tầng 2 có phòng Master 13m², các phòng ngủ phụ, Sunroom và khoảng thông tầng giúp lấy sáng và thông thoáng (Nguồn: libwork)

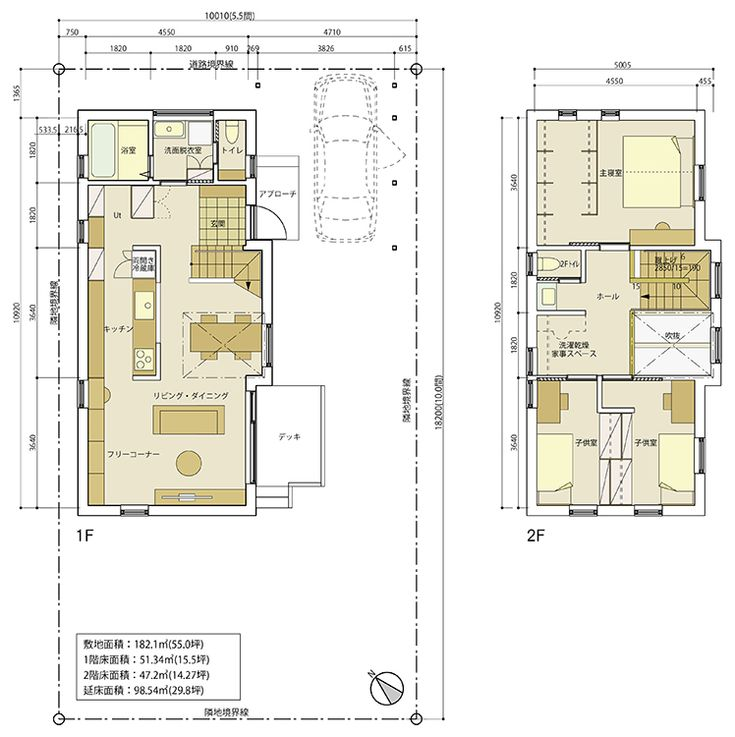

Bản vẽ hà mái nhật 2 tầng 98,5m² với tầng 1 gồm LDK liền mạch 51m² với góc tự do Free Corner, bếp kèm pantry và khu ướt gọn gàng; tầng 2 gồm phòng Master, 2 phòng ngủ nhỏ, khu giặt/phơi đồ tại sảnh và toilet, tối ưu tiện ích và ánh sáng (Nguồn: kanimo koumuten)

Bản vẽ biệt thự 2 tầng tân cổ điển với tầng 1 là LDK mở với bếp sâu bên trong, phòng khách trung tâm, khu ướt gọn phía Bắc và cầu thang đặt riêng tại sảnh; tầng 2 gồm phòng Master với WCL, 2 phòng ngủ phụ kèm ban công, toilet riêng, bố cục tiện nghi và riêng tư (Nguồn: hama-midorinokyokai)

Bản vẽ nhà 2 tầng tân cổ điển mái nhật với tầng 1 là LDK mở 31m² cùng bếp 7,4m², 2 phòng ngủ nối thông còn tầng 2 gồm phòng trẻ em 20m², phòng Master 13,2m² kèm ban công và phòng kho riêng (Nguồn: hama-midorinokyokai)
